產品概述

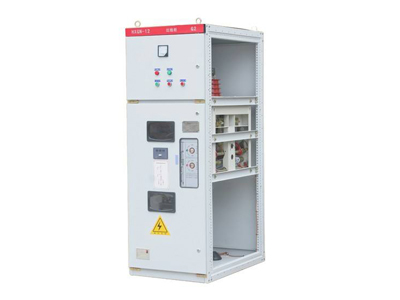

       HXGN□-10Z型環網真空開關柜(簡稱環網柜)，適用于工礦企業、住宅小區、高層建筑和學校公園等配電系統，作為戶 內交流三相10kV、 50Hz的環網供電單元和終端配電設備�？砷_斷或關合額定負荷電流及變壓器空載電流，并能開斷或關合一定距離的架空線路、電纜線路或電容器組的電容電流。負荷開關—熔斷器組合電器柜可一次性開斷額定短路電流。在電力系統中作為配電設備的保護、電能的分配和控制之用。主要選配FN5、FN7負荷開關、FNl2變壓差式開關、FZN121、FZN25真空負荷開關。

產品型號含義



H——————環網單元

X—————— 箱式結構

G——————固定式

N——————戶內型

□—————— 設計序號

-

10—————— 額定電壓KV

Z—————— 真空負荷開關

-

□—————— 方案編號

主要技術參數



額定電壓：12KV

額定電流：630A

防護等級：IP2X
