產品概述

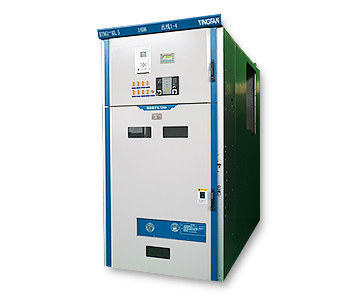

      KYN61-40.5鎧裝移開式交流金屬封閉開關設備（以下簡稱開關柜）適用于三相交流50HZ、35KV單母線及單母線分段電力系統，主要應用于發電廠、變電所及工礦企業、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和檢測，滿足IEC60298\GB3906\DL404等標準的要求，并具備完善的“五防”功能。

     配移開式ZN85-40.5(3AV3)型真空斷路器或SF型和FP系列六氟化硫斷路器，采用熱縮絕緣材料及環氧涂覆絕緣工藝，優化電極形狀，柜體結構緊湊，縮小占地面積；開關柜柜體選用優質敷鋁鋅鋼板經數控鈑金加工成型后，通過螺栓螺母和鉚螺母鏈接而成，構件表面采用噴塑或鍍鋅工藝；開關柜各功能小室均采用金屬隔板封隔，并設有壓力釋放通道。

產品型號含義



K—————— 金屬鎧裝

Y—————— 移開式

N—————— 戶內

61—————— 設計序號

40.5—————— 額定電壓（KV）

主要技術參數



額定電壓：40.5KV

額定短時耐受電流（4S）:20/25/31.5 KA

額定短路開斷電流：20/25/31.5 KA

額定峰值耐受電流：50/63/80 KA

額定短路關合電流：50/63/80 KA

額定電流：1250-2500 A

防護等級：IP4X A

外形尺寸（寬*深*高）1400*2800（3000）*2800（括號內數字為SF6手車方案）
